  您現在的位置首頁 > 電路板復制
一 電路板復制簡介
  北京慧博時代科技有限公司專業從事雙面、四至二十八層多層PCB抄板、克隆、復制,電路板按樣復制(克隆)、電子產品仿制,電路板改板設計、PCB抄板、原理圖設計PCB、PCB反推原理圖、BOM單制作、芯片解密、IC型號鑒定、各類電路板打樣生產、樣機制作等業務。公司擁有一批具有多年從事線路板設計及維修經驗的高級工程師,為您提供電路板、電子產品按樣定制業務,還有各種用于PCB抄錄、光繪制作、芯片解密、芯片在線檢測、回流焊、波峰焊、BGA返修臺等精密儀器設備,是目前電路板復制行業具有專業實力的公司!公司自成立以來,已經先后為國內眾多企業提供過此類服務,成功的為客戶復制過各種進口和已經停產的電路板近百種,為客戶節省了大量資金,解決了生產上的困難。
二 電路板復制業務范圍及能力
  1、PCB抄板,PCB克隆,PCB設計開發,芯片解密:根據電氣原理圖和結構圖運用專業PCB設計軟件設計,我們擁有專業的、有經驗的設計隊伍,能克服目前PCB設計布線中的一些缺陷,保證設計及PCB抄板質量。以保證PCB設計達到要求。我們也可以根據現有的PCB板進行抄板復制,PCB克隆所抄板復制的PCB圖精度非常高,可以與樣板一樣,公司能在很短的時間內完成從PCB抄板、元件采購到組裝焊接,測試調試的全部工作。保證成產出與您提供的樣品一致的產品。抄板復制費用低,為客戶節省開支及生產周期。我們有一個專業的資深工程師組成的PCB設計抄板團隊,涉及計算機、通信、網絡設備、儀器儀表等高科技領域。

  2、電子產品PCB設計抄板一條龍式產品服務(PCB克隆、改板、原理圖及BOM單制作、PCB生產、樣機制作調試、小批量成品加工一條龍服務型企業)。為那些專注產品市場推廣的客戶節省大量開發時間和開發費用,幫助客戶永遠在產品市場上具有領先優勢,為客戶創造價值。

  3、電路板PCB抄板:對多層PCB板有極其詳盡透徹的了解,對含有激光孔、盲孔、埋孔的高端PCB板結構及走線規則的理解更是勝人一籌。無論是元件密集,遍布微帶線等長線的電腦主板、高端顯卡板、千兆網絡設備基板,或是對高頻處理要求苛刻,電磁兼容性控制嚴格的小靈通主板、手機主板、無線網卡及其他無線通訊設備,以及疊層多達28層,盲孔埋孔密布的工控主板,我們都能依據客戶提供的一套完好樣板(或樣機)一次性克隆成功。

三 電路板復制具體流程
1、樣板分析:層數、加密程序、專用元器件等; 電路板復制,PCB抄板,電路板抄板,PCB克隆,PCB改板
2、元器件參數采集:拆除元器件,測量參數,記錄封裝;
3、制作BOM單;

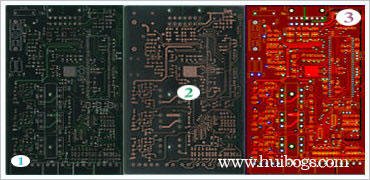

4、抄板:掃描PCB裸板,抄板軟件抄PCB圖,校對,車間出PCB裸板;
5、芯片程序拷貝:程序解密;
6、采購元器件;
7、整板焊接;
8、調試交貨;
9、反推原理圖:部分客戶需要。
四 電路板復制范圍
項目 電路板復制能力 精度
最高層數 不限
最大板厚 6 mm ±0.05 mm(2 mil)
最大尺寸 640 mm × 480 mm ±0.1 mm(4 mil)
最小線寬 硬板 0.01 mm(0.4 mil)/柔性板 0.005 mm(0.2 mil) ±0.01 mm(0.4 mil)
最小線隙  硬板 0.01 mm(0.4 mil)/柔性板 0.005 mm(0.2 mil) ±0.01 mm(0.4 mil)
最小機械通孔 硬板 0.15 mm(6 mil) / 柔性板 0.1 mm(4 mil) ±0.01 mm(0.4 mil)
最小機械埋孔 硬板 0.15 mm(6 mil) / 柔性板 0.1 mm(4 mil) ±0.01 mm(0.4 mil)
最小激光盲孔 硬板 0.1 mm(4 mil) / 柔性板 0.1 mm(4 mil) ±0.01 mm(0.4 mil)
最小激光埋孔 硬板 0.1 mm(4 mil) / 柔性板 0.1 mm(4 mil) ±0.01 mm(0.4 mil)
盲孔種類 1階、2階、3階、4階激光盲孔
埋孔種類 > 20 類
多層板銅厚測量   ±1.7 um(0.05 oZ)
多層板層間厚測量   ±5 um(0.2 mil)
阻抗測算 5 ~ 150 Ω ±0.5Ω
電阻阻值測量 0.000001Ω ~ 20 MΩ ±5%
電容容值測量 0.001pF ~ 100F ±5%
電感量測量 0.001nH ~ 10H ±5%
磁珠等效阻值測量 10Ω ~ 2000 Ω (100MHz) ±10%
晶體頻率測量 1KHz ~ 200MHz ±1%
穩壓二極管測量 0.5V ~ 56V ±0.01V
